Giáo trình đào tạo ứng dụng Autocad Civil 3D cho dự án cơ sở hạ tầng (PMV0133)

Giáo trình đào tạo ứng dụng Autocad Civil 3D cho dự án cơ sở hạ tầng

Nội dung tài liệu:

I, GIỚI THIỆU TỔNG QUAN PHẦN MỀM CIVIL 3D

AutoCAD Civil 3D là một giải pháp phần mềm cho thiết kế dự án cơ sở hạ tầng của hãng Autodesk. Phần mềm này được phát triển với định hướng trên nền tảng công nghệ BIM (Building Information Modeling), kết nối với các bộ giải pháp khác giúp ứng dụng công nghệ BIM cho toàn bộ vòng đời dự án cở sở hạ tầng.

AutoCAD Civil 3D có ưu điểm nổi trội như:

• Xây dựng mô hình liên kết động, tự động cập nhật giữa tất cả các đối tượng của bản vẽ thiết kế giúp tiết kiệm thời gian cập nhật, hiệu chỉnh thiết kế.
• Tùy biến và linh hoạt giúp dễ dàng thể hiện bản vẽ theo mẫu riêng, tùy biến các tiêu chuẩn thiết kế, mẫu trắc ngang điển hình đến thư viện định hình cấp, thoát nước cũng như công cụ Add-in lập trình tùy biến.
• Kết nối với các giải pháp phần mềm khác như InfraWorks, NavisWorks, BIM 360, 3DSMax giúp ứng dụng BIM cho toàn bộ vòng đời dự án.

II,  CẤU TRÚC CỦA SÁCH GIÁO TRÌNH:

Phần 01: Giới thiệu tổng quan và bài học đầu tiên

Giới thiệu tổng quan về AutoCAD Civil 3D

Các chức năng chính

Giao diện phần mềm

Những bài học đầu tiên:

Bài 1: Khởi tạo bản vẽ với bản vẽ mẫu (Drawing Template)

Bài 2: Nhập và tham chiếu bản vẽ mẫu vào bản vẽ hiện hành

Bài 3: Cài đặt tọa độ VN 2000 và thiết lập cho bản vẽ

Bài 4: Xuất đối tượng bản vẽ từ Civil 3D sang Google Earth

Bài 5: Phân chia góc nhìn (Viewports)

Bài 6: Quan sát các đối tượng trong không gian 3D

Bài 7: Các đối tượng trong AutoCAD Civil 3D

Bài 8: Làm việc nhóm với công cụ Data Shortcuts

Phần 02: Nhập và biên tập dữ liệu khảo sát

Bài 1: Nhập tệp dữ liệu điểm khảo sát, thêm và chỉnh sửa từng điểm

Bài 2: Tạo mới mẫu hiển thị cho điểm

Bài 3: Tạo mới mẫu nhãn cho điểm

Bài 4: Bộ mã từ khóa mô tả điểm (Description Point Sets)

Bài 5: Quản lý theo nhóm điểm

Bài 6: Chèn bảng thống kê nhóm điểm

Bài 7: Xuất nhóm đối tượng điểm thành tệp

Phần 03: Xây dựng mô hình bề mặt

Bài 1: Các loại bề mặt trong AutoCAD Civil 3D

Bài 2: Cách tạo mới bề mặt lưới tam giác (TIN)

Bài 3: Thêm các loại dữ liệu và đường bao cho bề mặt

• Tệp dữ liệu điểm
• Nhóm điểm
• Đường đồng mức
• Text
• Đường giới hạn
• Đường breakline

Bài 4: Tạo và gán kiểu hiện thị cho bề mặt Surface

Bài 5: Cách gắn nhãn bề mặt (Surface Label)

Nhãn cao độ điểm

Nhãn cao độ đường đồng mức

Phần 04: Hiệu chỉnh và phân tích mô hình bề mặt

Bài 1: Hiệu chỉnh dữ liệu cho bề mặt

Thêm, xóa, dịch đỉnh

Thêm, xóa cạnh lưới tam giác

Đảo cạnh lưới tam giác

Nâng hạ đều bề mặt

Bài 2: Phân tích bề mặt (Surface Analysis)

Tra cứu thông tin, phân tích cao độ

Phân tích độ dốc, đường đồng mức

Bài 3: Tạo bề mặt tổng hợp từ nhiều bề mặt thành phần

Bài 4: Cách xuất đối tượng bề mặt thành đối tượng AutoCAD

Phần 5A: Xây dựng đường Feature line

Bài 1:Tạo Site Các công cụ tiện ích trong Civil 3D

Bài 2: Tạo đường Feature line

Lệnh Draw Feature line

Tạo Feature line từ đường Polyline có trước

Bài 3: Cách sửa đường Feature line

Sửa yếu tố hình học

Sửa điểm cao độ

Bài 4: Gắn nhãn cho đường Feature line

Bài 5: Hiệu chỉnh kiểu hiển thị cho đường Feature line

Phần 5B: Thiết kế mái dốc và san nền

Bài 1: Tạo nhóm mái dốc (Grading Group)

Bài 2: Các phương pháp tạo mái dốc

Mái dốc theo khoảng cách

Mái dốc tới cao độ tuyệt đối

Mái dốc tới cao độ tương đối

Mái dốc tới bề mặt tham chiếu

Bài 3: Tạo mái dốc bằng 4 tiêu chuẩn

Bài 4: Tạo mái dốc chuyển tiếp (Transition)

Bài 5: Tạo mái dốc miền kín (Infill)

Phần 5B: Thiết kế bề mặt san nền

Bài 6: Hiệu chỉnh mái dốc

Bài 7: Hiệu chỉnh nhóm mái dốc

Bài 8: Xuất hồ sơ theo phương pháp ô lưới

Bài 9: Tính khối lượng san nền và xuất khối 3D Solids

Phần 06: Công tác vạch tim tuyến

Bài 1A: Giới thiệu các loại tim tuyến

Bài 1B: Giới thiệu cấu tạo tim tuyến điển hình

Bài 2: Tạo tuyến từ đường Polyline có sẵn

Bài 3: Vạch tuyến mới với Alignment Layout Tools

Bài 4: Hai phương pháp sửa yếu tố hình học tuyến

Bài 5: Hiệu chỉnh kiểu hiển thị tim tuyến

Bài 6: Gắn nhãn cho tim tuyến

Bài 7A: Cách quay siêu cao cho tuyến

Bài 7B: Xuất biểu đồ siêu cao

Bài 8: Mở rộng cho tuyến

Phần 07: Công tác thiết kế đường đỏ

Bài 1: Giới thiệu thành phần trắc dọc (Profile View)

Bài 2: Xuất trắc dọc đường đen (Đường tự nhiên)

Bài 3: Vạch đường đỏ với thanh công cụ Profile Layout Tools

Bài 4: Ba phương pháp hiệu chỉnh đường đỏ

Bài 5: Cách xuất một trắc dọ

Bài 6: Cách áp kiểu hiển thị trắc dọc

Bài 7: Cách áp bảng trắc dọc (Profile Band)

Bài 8: Tham chiếu đối tượng mặt bằng lên trắc dọc

Bài 9: Cách gắn nhãn trắc dọc (Profile Label)

Phần 08: Subassembly Composer

Bài 1: Giới thiệu chức năng Subassembly Composer

Bài 2: Giao diện phần mềm Subassembly Composer

Bài 3: Cấu tạo thành phần Subassembly

Bài 4: Tạo Subassembly với các thành phần cơ bản

Bài 5: Tạo Subassembly với thành phần nâng cao

Bài 6: Tạo Subassembly vói các đối tượng tạm

Bài 7: Tạo các biến cho Subassembly

Bài 8: Các đối tượng tham chiếu cho Subassembly

Bài 9: Hàm điều kiện cho Subassembly

Bài 10: Nhập Subassembly vào AutoCAD Civil 3D

Bài 11: Tạo đối tượng mặt cắt ngang từ đường Polyline

Phần 09: Xây dựng trắc ngang điển hình

Bài 1: Cấu tạo trắc ngang điển hình (Assembly)

Bài 2: Tạo mới trắc ngang điển hình

Bài 3A: Thêm các thành phần với công cụ Tool Palettes

Bài 3B: Thêm các thành phần với Subassembly Catalog

Bài 4: Nhập Subassemblies từ ngoài vào

Bài 5: Cách hiệu chỉnh thông số Subassembly

Bài 6: Giới thiệu các mẫu Subassemblies hay dùng

Mặt đường

Lề đường

Rãnh

Taluy

Đào đắp có điều kiện

Bù vênh

Bù vênh kết hợp mở rộng

Phần 10: Bình đồ tuyến

Bài 1: Cấu tạo các thành phần bình đồ tuyến

Bài 2: Tạo bình đồ tuyến (Corridor)

Bài 3: Thêm – xóa các baseline cho bình đồ tuyến

Bài 4: Thêm – xóa các regions cho bình đồ tuyến

Bài 5: Điều khiển thông số Fryquency

Bài 6A: Điều khiển thông số tham chiếu bề mặt tham chiếu

Bài 6B: Điều khiển thông số tham chiếu mặt bằng

Bài 6C: Điều khiển thông số tham cao độ

Bài 7: Xuất đường Feature Line từ bình đồ tuyến

Bài 8: Xuất bình đồ thành các đối tượng Solids

Bài 9A: Tạo bề mặt TOP, DATUM

Bài 9B: Gán đường bao cho bề mặt TOP, DATUM

Phần 11: Phân tích tầm nhìn trong thiết kế

Bài 1: Kiểm tra tầm nhìn dọc tuyến

Bài 2: Kiểm tra tầm nhìn giữa hai điểm

Bài 3: Kiểm tra vùng nhìn quanh một điểm

Phần 12: Thiết kế nút giao đồng mức

Bài 1: Kiểm tra giao cắt hai tuyến trên mặt bằng

Bài 2: Kiểm tra chênh cao đường đỏ hai tuyến tại điểm giao

Bài 3: Thiết kế nút giao ngã ba, ngã tư

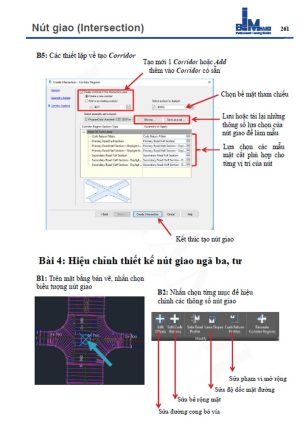

Bài 4: Hiệu chỉnh thiết kế nút giao ngã ba, tư

Bài 5: Thiết kế nút giao vòng xuyến

Phần 13: Công tác rải cọc và xuất trắc ngang

Bài 1: Tạo nhóm cọc (Sample Lines Group)

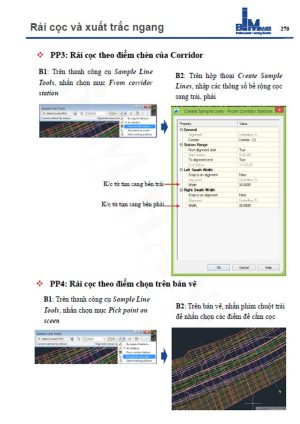

Bài 2: 5 phương pháp rải cọc

Rải cọc theo lý trình

Rải cọc theo khoảng rải đều

Rải cọc theo các điểm chèn của bình đồ tuyến

Rải cọc bằng cách vẽ trực tiếp

Rải cọc theo đường Polyline có sẵn

Bài 3: Thêm – xóa các thành phần cho nhóm cọc

Bài 4: Hiệu chỉnh bề rộng, kiểu hiển thị nhóm cọc

Bài 5: Hiệu chỉnh tên cọcCác công cụ tiện ích trong Civil 3D

Bài 6: Giới thiệu thành phần trắc ngang(Section View)

Bài 7A: Xuất một trắc ngang

Bài 7B: Xuất nhiều trắc ngang

Bài 8: Hiệu chỉnh nhóm trắc ngang

Phần 14: Tính khối lượng trên trắc ngang

Bài 1: Các loại khối lượng trên trắc ngang

Bài 2: Cách tính khối lượng đào đắp

Bài 3: Cách tính khối lượng kết cấu áo đường

Bài 5: Thêm bảng khối lượng lên trắc ngang

Bài 4: Khai báo vùng không tính khối lượng trên trắc ngang

Bài 6: Xuất bảng tổng hợp khối lượng lên bản vẽ

Bài 7: Xuất bảng thống kê khối lượng ra ngoài

Phần 15: Công tác xuất hồ sơ dự án

Bài 1A: Cấu tạo các thành phần in bình đồ, trắc dọc

Bài 1B: Xuất khung in bình đồ, trắc dọc

Bài 2: Xuất trang in bình đồ, trắc dọc

Bài 3: Xuất trang in trắc ngang

Bài 4: Quản lý hồ sơ dự án với công cụ Sheetset Manager

Phần 16: Hệ thống thoát nước (Pipe Network)

Bài 1: Thiết lập thư viên định hình hệ thống thoát nước

Bài 2: Tạo danh mục định hình hố ga, đường ống (Parts List)

Bài 3: Các quy tắc thiết kế hệ thống thoát nước (Rules)

Bài 4: Vạch hệ thống thoát nước với Pipe Network Layout Tools

Bài 5: Vạch hệ thống thoát nước với đường Feature Line

Bài 6: Cách xuất trắc dọc hệ thống thoát nước

Bài 7: Hai phương pháp hiệu chỉnh hệ thống thoát nước

Bài 8: Cách gắn nhẵn hệ thống thoát nước trên mặt bằng

Bài 9: Cách hiệu chỉnh kiểu hiển thị hệ thống thoát nước

Bài 10: Cách đổi tên hố ga, cống hệ thống thoát nước

Bài 11: Kiểm tra giao cắt giữa hai hệ thống thoát nước

Bài 12: Cách mạng lưới thoát nước thành các đối tượng 3D Solid

Bài 13: Xuất bảng tổng hợp khối lượng hệ thống thoát nước

Phần 17: Phân tích thủy lực

Bài 1: Kiểm tra thủy lực hệ thống thoát nước với SSA

Bài 2: Trao đổi dữ liệu giữa C3D và SSA

Phần 18: Thiết kế hệ thống cấp nước

Bài 1: Thiết lập thư viện định hình đường ống, mối nối

Bài 2: Tạo danh mục đường ống, mối nối cấp nước

Bài 3: Vạch mạng lưới với Pressure Network Creation Tool

Bài 4: Vạch mạng lưới với đường Feature Line

Bài 5: Vẽ mạng lưới cấp nước lên trắc dọc

Bài 6: Cách hiệu chỉnh mạng luới cấp nước

Bài 7: Gắn nhẵn mạng lưới cấp nước trên mặt bằng

Bài 8: Xuất bảng tổng hợp khối lượng

Phần 19: Kết nối dữ liệu Civil 3D với InfraWorks và 3ds Max

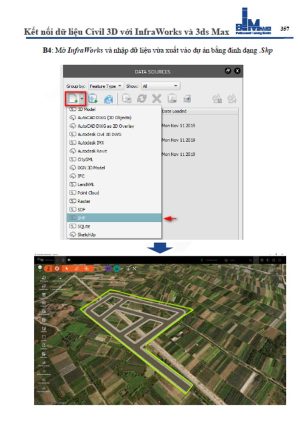

Bài 1: Kết nối dữ liệu với InfraWorks

Bài 2: Kết nối dữ liệu với 3ds Max
