Hướng dẫn SAP V16 thiết kế khung thép tiền chế theo tiêu chuẩn AISC 2010 (PMV0096)

Hướng dẫn SAP V16 thiết kế khung thép tiền chế theo tiêu chuẩn AISC 2010

Nội dung tài liệu:

Bài toán: Thiết kế khung nhà xưởng ngang 40.02m, bước cột 7.5m, cao độ 11m, tốc độ gió 130km/h

Bước 1: Chọn đơn vị và tạo lưới

Bước 2: Thay đổi khung nhìn cửa sổ chương trình

Bước 3: Vẽ các phần tử cơ bản

Bước 4: Bẻ gãy tất cả các phần tử giao nhau

Bước 5: Xóa bỏ các phần tử dư

Bước 6: Sao chép đối tượng đối xứng

Bước 7: Gán các điều kiện biên cho nhà

Bước 8: Khai báo vật liệu

Bước 9: Khai báo các trường hợp tải trọng theo ASCE 7-10

Bước 10: Tiến hành khai bó tổ hợp tải trọng theo mục 2.4.1 ASCE 7-10 trang 8 hay mục 1605.3.1 IBC 2012

Bước 11: Gán tải

Bước 12: Định nghĩa tiết diện

Bước 13: Gán tiết diện

Bước 14: Khai báo bậc tự do

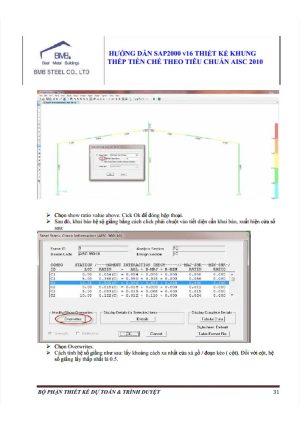

Bước 15: Thiết kế khung thép tiền chế

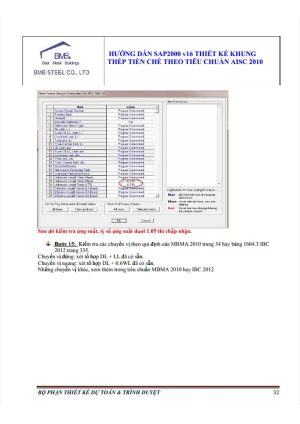

Bước 16: Kiểm tra các chuyển vị theo quy định của MBMA 2010 trang 34 hay bảng 1604.3 IBC2012 trang 335
